工业以太网PROFINET测试仪
  • 点击数:61
  • 产品类别: 产品中心 网络测试专家IDEAL 网络系列
  • 产品描述: NAVITEK IE · 发现铜缆和光纤故障原因 · 轻松配置PFORFINET网络中节点以解决生产现场故障复位问题 · 使用网络健康测试功能预防和查找网络故障 · 使用设备指示灯闪烁功能定位到具体设备 · 使用 NetMAP 比较不同时间段网络的变化,快速查找错误配置的设备 · 提供48小时在线监测并生成事件日志,便于查找期间网络的问题

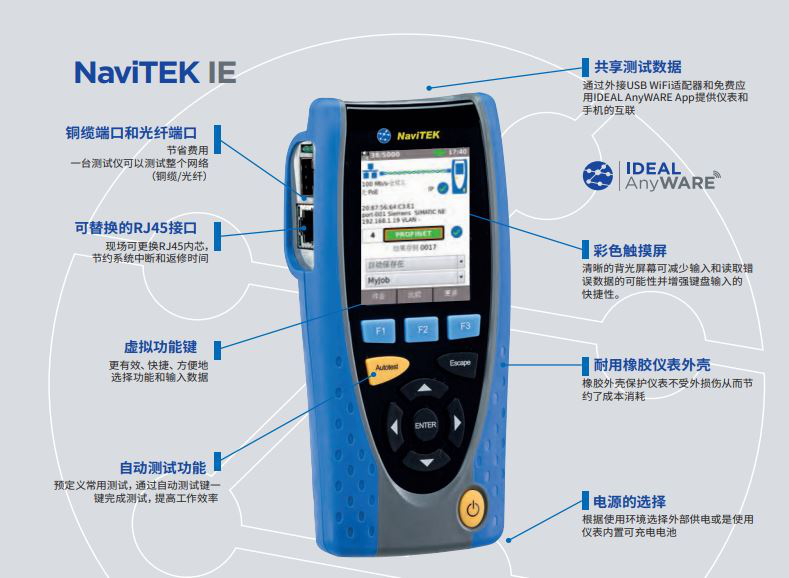

  • NAVITEK IE

    · 发现铜缆和光纤故障原因

    · 轻松配置PFORFINET网络中节点以解决生产现场故障复位问题

    · 使用网络健康测试功能预防和查找网络故障

    · 使用设备指示灯闪烁功能定位到具体设备

    · 使用 NetMAP 比较不同时间段网络的变化,快速查找错误配置的设备

    · 提供48小时在线监测并生成事件日志,便于查找期间网络的问题



    产品功能

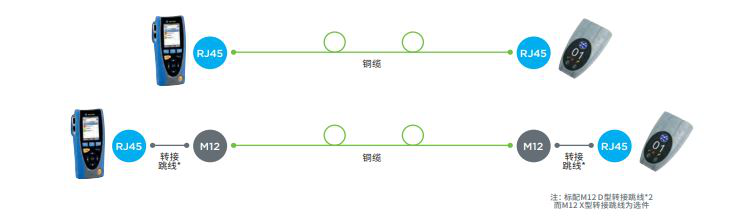

    为PROFINET工业以太网定制RJ 45或M12接口线缆测试:

    · 订制PROFINET特殊线芯色对和线芯序号

    · 支持的线缆类型 – 四芯绞线(PROFINET)/2对双绞线/4对双绞线

    · 测量线缆长度

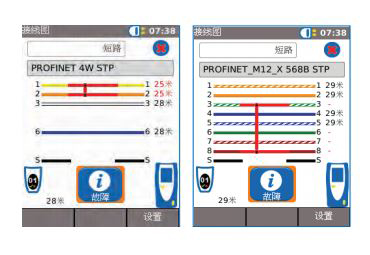

    · 定位线缆故障点的位置和故障详情图解,包括串绕线对/开路/短路/错接线对

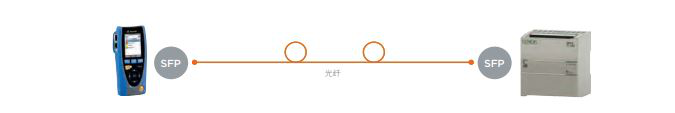

    NaviTEK IE通过SFP模块测试光功率

    用不同颜色显示被测光链路的性能良好,合格或是较差 。 低功率电平说明光纤可能存在光接头受污染,光纤有损坏、弯折、老化等现象。



    选择NaviTEK IE线缆测试的理由

    • 时域反射(TDR)功能可精准定位故障点
    • 快速显示每芯线故障 帮助深入查找问题,避免基于线对测试的局限性

    • 支持标准和特殊线缆测试 拥有丰富的接线图测试模板可供选择,也可由用户自定义模板



    快速发现网络问题并可直接通过仪表配置纠正
    NaviTEK IE将发现以下故障列表,并以交通灯颜色(红黄绿)显示设备清单中每个设备的健康状况:
    • 错误或未命名设备名
    • 重复或无IP地址
    • 网络丢包

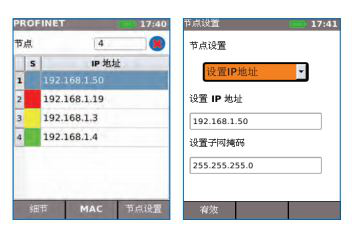

    如果发现节点配置错误,可以直接使用仪表的节点设置功能并轻松纠正,无需PC介入。



    发现任何设备问题或异常NETMAP拓扑图功能

    扫描整个网络以识别所有节点设备,并将其保存以与未来的NETMAP进行比较,这将使得我们易于发现以下情况并可及时进行相关处理:
    • 新建的设备
    • 配置不正确或配置发生更改的设备
    • 离线的设备(有可能是未启动或是已经被移除的设备)

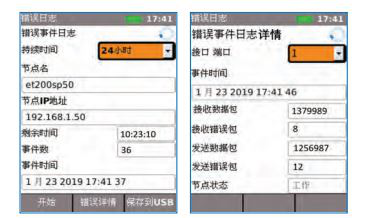

    通过长时间在线检测记录发现间歇性故障

    NaviTEK IE将记录多达48小时的网络及设备的关键,错误其中包括以下参数。这将有助于确定是否存在 布线、节点设备、PLC或网络配置的问题。
    • 节点设备状态
    • 节点设备收发包出错数

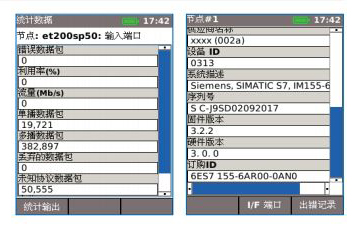

    节点设备收发包错误时间 快速显示并验证网络节点设备信息:

    NaviTEK IE使用以下协议获取或显示最重要的网络节点设备参数

    • 发现和控制协议(DCP)
    • 简单网络管理协议(SNMP)
    • 链路层发现协议(LLDP)

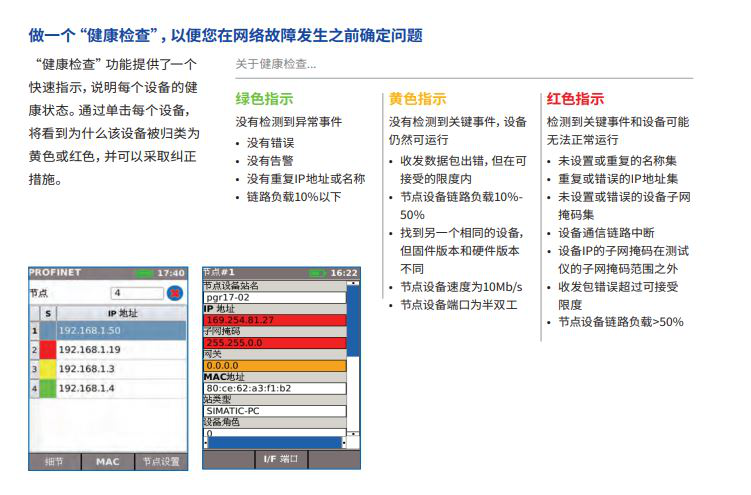

    “健康检查”:显示每个设备的健康状态并可通过单击每个设备,将看到问题详情

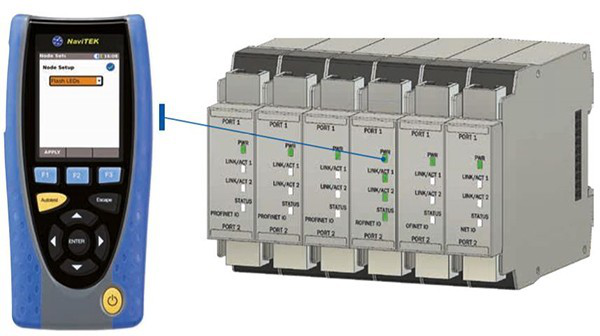

    定位隐藏或标记不良的设备:通过闪烁设备的LED快速识别具体设备,避免人为误操

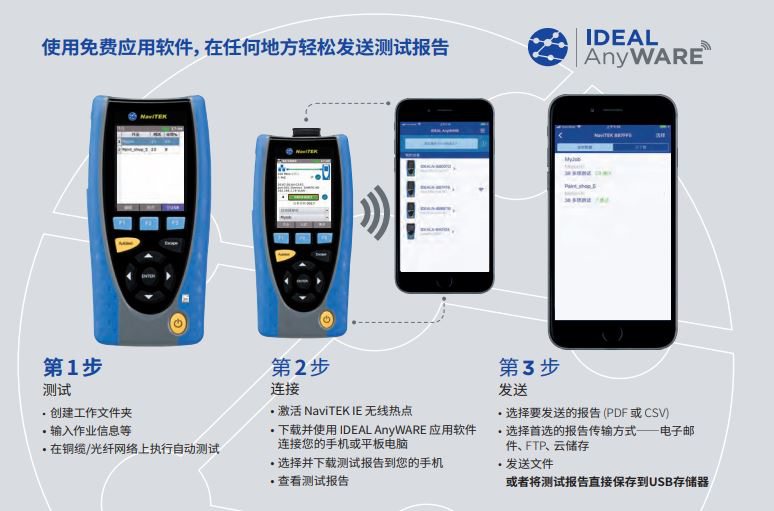

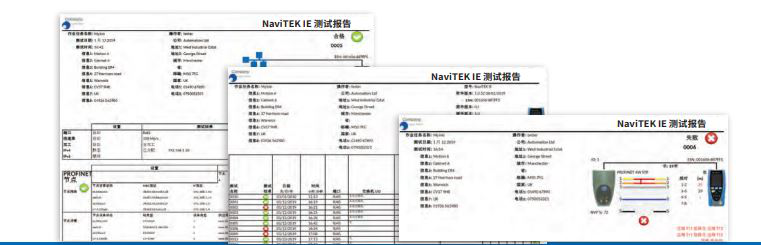

    测试报告NaviTEK IE自动生成PDF或是CSV格式的测试报告。

    • 总结
    • 概述
    • 详情





    NaviTEK IE支持所有NaviTEK NT PRO的功能,同时新增以下功能
    • M12 PROFINET线缆测试
    • PROFINET 光功率测试
    • “交通信号灯”网络健康状态检查
    • LED闪烁更快定位设备
    • NETMAP(拓扑图)-发现网络中的变化
    • 不需要笔记本电脑即可进行节点设备配置
    • 列出网络中所有节点详细信息如IP地址,供应商信息,软件版本等等
    • 将节点设备复位恢复到出厂设置
    • 节点设备告警/错误检测
    • 专业详尽的工业以太网测试报告(PDF或CSV)
